Untuk produksi laser pemancar tepi (EEL), nanometer sama pentingnya dengan menit. Beberapa langkah sama pentingnya-dengan interval antara membelah batang laser dan mengaplikasikan lapisan cermin dielektrik. Aspek baru mengoksidasi dan mengakumulasi cacat yang dapat menurunkan kualitas lapisan dan keandalan perangkat.
Untuk mengelolanya, produsen mengandalkan alat klaster yang mahal, penanganan yang lamban, dan rangkaian proses yang sangat erat. Pertumbuhan berlebih epitaksi seng selenida (ZnSe) menawarkan stabilitas yang lebih lama tetapi memerlukan lingkungan epitaksi berkas molekul (MBE) yang kompleks, yang membatasi keluaran dan meningkatkan biaya modal.
Bagaimana jika stabilitas faset dapat diperpanjang tidak hanya dalam beberapa menit tetapi selama berminggu-minggu atau berbulan-bulan-tanpa MBE ataudi situpelapis?
Kemajuan terbaru dalam pasivasi faset-oksida kristal mengatasi hal ini. Metode ini merekonstruksi faset menjadi oksida kristalin yang sangat tipis dan stabil secara termodinamika yang tahan terhadap oksidasi lebih lanjut. Hasilnya adalah pemisahan proses yang sesungguhnya, fleksibilitas rantai pasokan, pengurangan belanja modal (capex), dan operasi berdaya tinggi yang andal.
Fisika ketidakstabilan segi
Sisi yang baru dibelah.Sisi yang baru dibelah adalah ikatan-menggantung yang aktif secara kimia dan elektronik menimbulkan keadaan celah-tengah yang mendorong rekombinasi nonradiatif, pemanasan lokal, dan meningkatkan kerentanan terhadap kerusakan cermin optik (COMD) yang sangat parah.
Oksidasi dan kontaminasi.Dalam hitungan detik di udara sekitar, aspek berbasis galium arsenida (GaAs)-membentuk oksida galium dan arsenik amorf yang kaya akan kondisi cacat. Uap air dan hidrokarbon semakin menurunkan kualitas permukaan, menciptakan ketidakhomogenan kimia tambahan dan mengurangi daya rekat lapisan.
Pendekatan konvensional sangat membantu namun{0}}berumur pendek, sehingga produsen mengandalkan dua strategi utama untuk menunda degradasi faset: Membatasi pembentukan oksida melalui pemotongan vakum ultratinggi (UHV) atau penanganan inert, atau menghilangkan oksida asli sebelum menerapkan perawatan permukaan sementara seperti silikon nitrida (SiN) terhidrogenasi amorf (a-Si:H)x) atau silikon dioksida (SiO2).
Langkah-langkah ini hanya menunda reoksidasi sebentar, yang memerlukan perpindahan cepat ke lapisan. Pertumbuhan berlebih ZnSe menawarkan stabilitas yang lebih lama namun mengorbankan produksi yang lambat, kompleksitas, dan investasi modal yang tinggi.
Kendala manufaktur disebabkan oleh ketidakstabilan
Jendela waktu yang ketat.Interval pasivasi-ke-pelapisan diperlakukan sebagai perlombaan melawan oksidasi: Menit adalah waktu yang ideal dan banyak pabrik yang bertujuan untuk melakukan perpindahan langsung dari pembelahan ke pelapisan;<1 hour is manageable with inert-gas handling and minimized exposure; and after >1 jam, pertumbuhan oksida semakin cepat dan mengancam keseragaman, daya rekat, dan hasil keseluruhan.
ZnSe memperluas stabilitas faset hanya di dalam cluster MBE; setelah terkena udara, degradasi berlanjut dan menghilangkan perolehan stabilitas di luar lingkungan epitaksial.
Beban modal dan operasional.Agar tetap berada dalam rentang waktu yang sempit, pabrik berinvestasi dalam cluster yang terintegrasi-dengan vakum, untuk meminimalkan paparan udara dan menggabungkan langkah-langkah pembelahan, pasivasi, dan pelapisan secara erat; Reaktor MBE, yang menambah biaya modal secara signifikan dan membatasi keluaran karena proses epitaksi yang lambat; dan "kotak sarung tangan" atau terowongan transfer nitrogen untuk menjaga lingkungan lembam selama penanganan dan penyimpanan.
Setiap solusi menambah batasan biaya, kompleksitas, atau throughput-seringkali ketiganya-dan menimbulkan beban jangka panjang pada skalabilitas manufaktur.
Batasan keluaran.Pasifasi membutuhkan waktu beberapa menit, namun siklus pelapisan dielektrik mendekati satu jam, yang menciptakan kemacetan alami ketika permintaan tinggi. Pertumbuhan ZnSe yang berlebihan melalui MBE bahkan lebih lambat-pertumbuhan yang berjalan biasanya memerlukan beberapa jam per batch, sehingga pendekatan ini menjadi sulit dengan produksi bervolume tinggi. Ketika reaktor pelapis atau MBE terisi, lot harus mengantri dan waktu menganggur bertambah.
Biaya hasil dan keandalan.Slip waktu menghasilkan oksida yang tidak terkendali, yang menyebabkan beberapa jalur kegagalan: Daya rekat lapisan yang buruk karena oksida asli amorf dan kontaminan mengganggu nukleasi dan mengurangi kekuatan antarmuka; reflektifitas yang tidak seragam, didorong oleh variasi spasial dalam ketebalan oksida dan kimia permukaan; dan peningkatan risiko COMD karena lapisan yang rusak atau terserap sebagian meningkatkan pemanasan dan penyerapan lokal pada sisinya.
Bahkan ZnSe dapat menambahkan ketidakcocokan termal dan antarmuka tegangan jika prosesnya tidak dioptimalkan secara ketat.
Biaya tersembunyi dari ketidakstabilan
Ketidakstabilan faset atau tindakan mahal yang diperlukan untuk mengendalikannya menyebabkan tingginya biaya modal (cluster, MBE); throughput rendah (ketidaksesuaian waktu siklus, kemacetan); kehilangan hasil (sisi teroksidasi atau rusak); dan overhead operasional (penanganan inert, redundansi).
Selama beberapa dekade, industri ini menghadapi trade-off antara kecepatan dan stabilitas: Langkah-langkah penghilangan dan pengkondisian oksida yang berumur pendek terjadi dengan cepat namun singkat, sedangkan pertumbuhan berlebih ZnSe stabil namun lambat dan mahal. Yang diperlukan adalah metode terukur yang memberikan manfaat dari kedua pendekatan-dan melampaui keduanya.
Pasifasi oksida kristal
Pendekatan yang berbeda secara fundamental.Pasivasi oksida kristal merekonstruksi faset menjadi kisi-oksida yang koheren menggunakan pemrosesan UHV yang ringkas. Lapisan yang dihasilkan stabil secara termodinamika, dan menghindari keadaan metastabil yang kaya akan cacat yang merupakan karakteristik oksida amorf asli; ketebalannya-terbatas secara mandiri, yang menjamin keseragaman dan mencegah pertumbuhan yang tidak terkendali; tahan terhadap oksidasi, yang menjaga stabilitas elektronik dan kimia bahkan setelah paparan udara dalam waktu lama; dan kompatibel dengan alat UHV-throughput tinggi, yang memungkinkan integrasi ke jalur pemrosesan batang laser modular yang cepat.
Hal ini menghilangkan intensitas modal dan beban waktu siklus MBE sekaligus memberikan stabilitas aspek jangka panjang di luar perawatan permukaan konvensional.
Stabilitas selama berminggu-minggu hingga berbulan-bulan.Faset yang tidak diberi perlakuan akan terdegradasi dalam hitungan menit dan pengkondisian sementara berlangsung berjam-jam, namun oksida kristal tetap stabil selama berminggu-minggu hingga berbulan-bulan. Ia menawarkan stabilitas tingkat ZnSe-tanpa epitaksi untuk memungkinkan pemisahan proses yang sebenarnya pada pembelahan, pasivasi, penyimpanan, dan pelapisan (lihat Gambar. 1).
Peningkatan daya rekat lapisan dan kinerja COMD.Permukaan kristal-oksida halus secara atom dan seragam secara kimia, sehingga memberikan landasan unggul untuk pelapis optik hilir. Hal ini menghasilkan peningkatan adhesi lapisan dielektrik, yang dimungkinkan oleh antarmuka yang bersih, stabil, dan tertata dengan baik; kepadatan cacat yang lebih rendah karena tidak adanya oksida asli amorf dan kontaminasi; dan ambang batas COMD yang sebanding dengan ZnSe tetapi dicapai dengan pemrosesan yang lebih sederhana dan terukur.
Fleksibilitas operasional.Stabilitas-jangka panjang membentuk kembali alur kerja manufaktur dan menghilangkan penggabungan tradisional antara langkah-langkah proses untuk memungkinkan kebebasan operasional baru seperti pemisahan proses (pasivasi dan pelapisan dapat beroperasi pada jadwal takt/siklus yang sepenuhnya independen, daripada dibatasi oleh urgensi-yang didorong oleh oksidasi); buffering inventaris (batang yang dipasifkan dapat disimpan, dimasukkan dalam antrean, atau-dioptimalkan secara batch tanpa degradasi); logistik global (pembelahan dan pasivasi dapat dilakukan di satu fasilitas sementara pelapisan dan pengujian dilakukan di fasilitas lain untuk memungkinkan spesialisasi lintas lokasi dan optimalisasi rantai pasokan); dan ukuran batch yang dioptimalkan (pelapisan diatur untuk efisiensi alat, bukan urgensi).

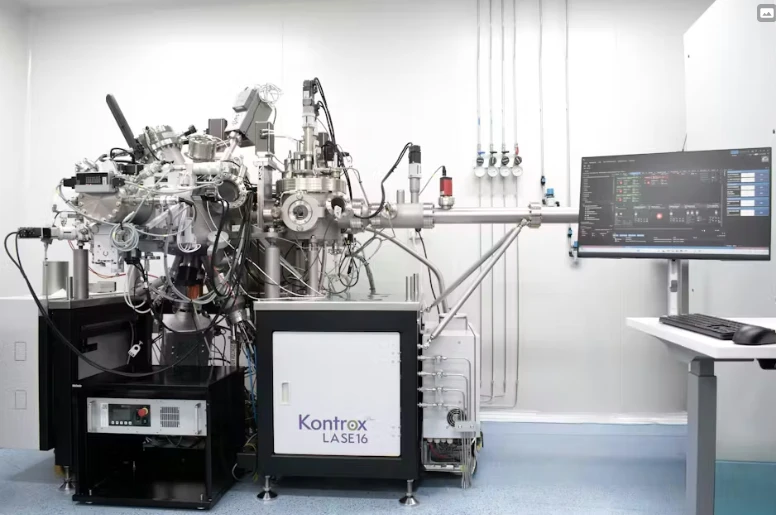

Platform seperti sistem Kontrox LASE 16 dari Comptek (lihat Gambar. 2) melakukan industrialisasi alur kerja ini dengan menyediakan kondisi UHV terkontrol yang dirancang untuk aspek laser yang memancarkan tepi-. Lingkungan pemrosesan yang stabil dan resep yang dikelola dengan ketat memungkinkan rekonstruksi oksida kristal-yang konsisten pada skala produksi.
Implikasinya terhadap-produksi bervolume tinggi
Persyaratan modal yang lebih rendah.Rentang waktu yang lebih longgar memungkinkan peralatan yang terpisah dan modular dibandingkan sistem kluster atau reaktor MBE, sehingga mengurangi belanja modal dan menyederhanakan desain lini untuk memungkinkan tata letak pabrik yang lebih fleksibel, penskalaan kapasitas yang lebih mudah, dan pengurangan overhead pemeliharaan.
Throughput yang lebih tinggi.Pasifasi tidak lagi bergantung pada transfer cepat ke pelapis. Kemacetan berkurang dan efisiensi peralatan secara keseluruhan meningkat.
Peningkatan hasil dan keandalan.Faset yang stabil dan dipasifkan mengurangi variabilitas dan memperkuat keandalan pelapisan hilir dan kinerja COMD, yang secara langsung menghasilkan peningkatan hasil pada produksi bervolume tinggi.
Rantai pasokan terdistribusi.Tidak seperti pertumbuhan berlebih ZnSe, yang secara efektif mengunci batang laser ke satu lini produksi berbasis MBE, stabilitas faset jangka panjang memungkinkan pemisahan geografis yang sesungguhnya. Pembelahan dan pasivasi dilakukan di satu lokasi, sedangkan pelapisan dan pengemasan dilakukan di tempat lain-tanpa risiko degradasi selama penyimpanan atau pengangkutan. Hal ini membuka model rantai pasokan yang terdistribusi dan tangguh, serta kelincahan operasional yang lebih baik.
Masa depan stabilitas faset
Pertukaran-yang sudah lama terjadi di industri antara-namun-pengkondisian permukaan yang berumur pendek vs. epitaksi ZnSe yang lambat-namun-stabil tidak lagi diperlukan. Pasivasi oksida kristal memberikan jalur ketiga: stabilitas tingkat ZnSe-dengan kesederhanaan proses.
Mempertahankan integritas faset selama berbulan-bulan memungkinkan manufaktur laser yang fleksibel, bervolume tinggi, dan hemat biaya, sehingga-kinerja kelas MBE dapat dicapai pada skala produksi.
Stabilitas faset bukan lagi sebuah hitungan mundur, melainkan sebuah kemampuan yang memberikan produsen komoditas paling berharga dalam produksi laser: waktu.
