01
Sorotan Kertas
Laser berdaya ultra-tinggi-memungkinkan pengelasan-satu lintasan pada-komponen berpenampang tebal, sehingga menawarkan keunggulan seperti efisiensi tinggi dan biaya rendah; namun, terjadinya cacat punuk menghalangi penerapan praktisnya. Studi ini mengusulkan metode untuk menekan cacat punuk berdasarkan tekstur permukaan antarmuka sambungan butt-, yang berhasil menghasilkan pengelasan-single-berkualitas tinggi pada baja tahan karat setebal 20 mm. Model Computational Fluid Dynamics (CFD) yang menggabungkan fitur struktur mikro permukaan telah dibuat, dan hasil simulasinya menunjukkan kesesuaian yang baik dengan data eksperimen. Tekstur permukaan memberikan dua efek langsung utama: mendorong perluasan kolam cair dan meningkatkan penyerapan energi laser, sehingga memfasilitasi transisi lubang kunci dari kondisi non{11}}penetrasi ke kondisi penetrasi. Logam cair di dekat dinding lubang kunci menunjukkan kecepatan tangensial yang lebih tinggi sekaligus menghambat aliran lelehan ke bawah; lebih jauh lagi, tidak adanya zona-berkecepatan rendah di dasar kolam lelehan memungkinkan-ketegangan-permukaan yang didorong oleh-kontraksi lelehan sisi belakang, sehingga menekan pembentukan cacat punuk. Lapisan las yang dihasilkan memiliki butiran yang lebih halus dan proporsi batas butiran sudut rendah yang lebih tinggi, sehingga menunjukkan kekuatan tarik dan perpanjangan yang sangat baik. Perubahan struktur mikro las berasal dari siklus termal yang lebih intens yang dialami oleh kolam cair, sedangkan peningkatan sifat mekanik terutama disebabkan oleh peningkatan kualitas formasi las. Metode ini tidak memerlukan peralatan tambahan tambahan selama proses pengelasan, sehingga menawarkan solusi yang sangat menjanjikan untuk aplikasi industri pengelasan sekali lewatan laser berdaya ultra-tinggi-satu jalur-dalam pembuatan komponen-penampang tebal.
02
**Ikhtisar Teks Lengkap**
Mengatasi tantangan yang terkait dengan pengelasan lintasan tunggal-laser berdaya ultra-tinggi-pada pelat tebal-khususnya kerentanannya terhadap cacat "punuk" meskipun memiliki efisiensi tinggi dan biaya rendah, serta ketergantungan metode penekan yang ada pada peralatan bantu tambahan-penelitian ini mengusulkan metode penataan mikro permukaan untuk penampang-sambungan pantat-dengan ketebalan 20 mm Baja tahan karat austenitik 316L sebagai bahan percobaan. Struktur mikro permukaan dengan berbagai parameter dibuat melalui pemindaian jaringan laser berdenyut (ditetapkan sebagai P-0 untuk kelompok kontrol tidak terstruktur, dengan semua parameter ditetapkan ke nol; dan P{19}}1 hingga P{20}}4 untuk kelompok terstruktur mikro, masing-masing memiliki celah pemindaian 0,1 mm tetapi berbeda dalam daya laser dan frekuensi pulsa). Selain itu, model CFD yang menggabungkan fitur struktur mikro permukaan telah dibuat, dan penyelidikan dilakukan menggunakan serangkaian teknik komprehensif termasuk mikroskop confocal laser, difraksi hamburan balik elektron (EBSD), pengujian tarik, dan pencitraan berkecepatan tinggi. Hasil eksperimen menunjukkan bahwa kelompok parameter P-2 (daya laser: 90 W; frekuensi pulsa: 100 Hz) secara efektif menekan cacat punuk, sehingga mencapai pengelasan satu jalur berkualitas tinggi. Mekanisme yang mendasarinya melibatkan penataan mikro permukaan yang mendorong perluasan kumpulan lelehan dan penyerapan energi laser, sehingga memfasilitasi transisi lubang kunci dari kondisi non-penetrasi ke kondisi penetrasi. Transisi ini menghasilkan peningkatan kecepatan tangensial logam cair di dekat dinding lubang kunci, menghambat aliran lelehan ke bawah, dan menghilangkan zona berkecepatan rendah di dasar kumpulan lelehan. Secara bersamaan, struktur mikro las menunjukkan kehalusan butiran dan berkurangnya proporsi batas butiran sudut rendah; akibatnya kekuatan tarik dan perpanjangan masing-masing mencapai 96% dan 65% dari nilai logam dasar. Metode ini tidak memerlukan peralatan tambahan tambahan, menawarkan fleksibilitas dan keserbagunaan yang tinggi, dan memberikan solusi yang layak untuk aplikasi industri pengelasan laser berkekuatan sangat tinggi pada pelat tebal. Namun, penelitian ini juga mengakui keterbatasan tertentu – seperti persyaratan untuk langkah pemrosesan tambahan dan kurangnya korelasi yang jelas antara bahan tertentu dan kekasaran permukaan yang optimal – yang menunjukkan perlunya penelitian lebih lanjut dan penyempurnaan di masa depan.
03
Analisis Visual

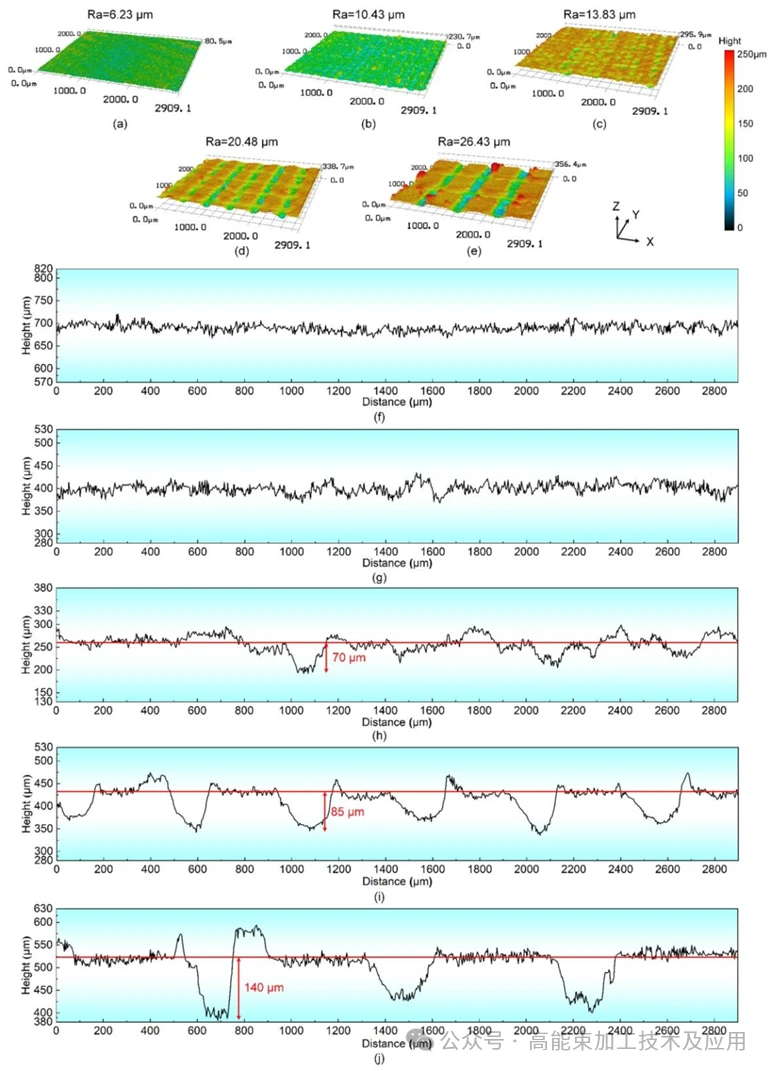

Gambar 1 mengilustrasikan bahwa permukaan sampel P-0 (a, f) tidak menunjukkan struktur mikro apa pun, tampak sangat halus dan rata. Sampel P-1 (b, g)-diproses menggunakan daya rendah dan kecepatan pemindaian tinggi (45 W, 150 Hz)-memiliki fitur kolam lelehan-sisik-yang terhuyung-huyung (Ra=6.23 μm). Sampel P-2 (c, h)-diproses pada 90 W dan 100 Hz-menampilkan alur yang kontinu, seperti riak-(Ra=10.43 μm) tanpa percikan yang menyertainya. Sampel P-3 (d, i) dan P-4 (e, j) -diproses pada tingkat daya yang lebih tinggi (120 W) -menunjukkan nilai Ra masing-masing mencapai 20,48 μm dan 26,43 μm, ditandai dengan adanya alur dalam dan partikel percikan. Hasil ini menunjukkan bahwa struktur mikro kelompok P-2 memiliki kekasaran sedang; konfigurasi ini secara efektif memastikan penyerapan energi laser sekaligus menghindari celah yang berlebihan, sehingga meletakkan dasar yang kokoh untuk menekan cacat punuk. Sebaliknya, sampel P-0 yang tidak menjalani perlakuan penataan permukaan tidak mampu mencapai efek menguntungkan ini.
04
Ringkasan
Studi ini mengusulkan metode penataan mikro-permukaan untuk sambungan pantat, yang berhasil menekan cacat "punuk" selama pengelasan laser-lintasan tunggal, daya-sangat tinggi-pada baja tahan karat 316L setebal 20 mm. Pendekatan ini memungkinkan produksi-sambungan berkualitas tinggi tanpa memerlukan peralatan tambahan tambahan. Metode ini menggunakan laser berdenyut untuk membuat struktur mikro dengan kekasaran sedang pada permukaan sambungan (dengan celah pantat berkisar antara 1/15 hingga 2/15 diameter titik laser). Di satu sisi, hal ini mendorong perluasan kolam las dan meningkatkan penyerapan energi laser, sehingga memfasilitasi transisi lubang kunci dari keadaan tertutup ke keadaan stabil dan penetrasi penuh. Di sisi lain, dengan memanfaatkan efek Marangoni, hal ini meningkatkan kecepatan tangensial logam cair di dekat dinding lubang kunci, sehingga menghambat aliran lelehan ke bawah dan menghilangkan zona berkecepatan rendah di dasar kolam las, sehingga secara mendasar mengurangi akumulasi lelehan di dasar. Selain itu, struktur mikro permukaan menyebabkan lapisan las terkena suhu puncak yang lebih tinggi dan waktu tunggu yang lebih lama pada suhu tinggi, sehingga menghasilkan kehalusan butiran. Pada akhirnya, hal ini menghasilkan peningkatan sifat mekanik, dengan kekuatan tarik dan perpanjangan sambungan masing-masing mencapai 96% dan 65% dari nilai logam dasar. Dibandingkan dengan teknik tradisional-seperti metode berbantuan vakum atau berbantuan elektromagnetik-pendekatan ini menawarkan fleksibilitas unggul dan penerapan luas; secara teoritis, cocok untuk menyambung lapisan panjang dan permukaan melengkung pada berbagai ketebalan material. Namun, masih terdapat keterbatasan tertentu, termasuk persyaratan untuk langkah pemrosesan tambahan dan kurangnya korelasi yang jelas antara bahan tertentu dan parameter kekasaran permukaan optimalnya; akibatnya, penelitian di masa depan harus berfokus pada pengoptimalan lebih lanjut efisiensi proses penataan mikro.
