Dengan mengontrol secara tepat pencocokan parameter antara-laser berdaya tinggi dan tekanan sekitar rendah-dan memanfaatkan lingkungan vakum untuk menekan efek penyerapan invers bremsstrahlung (IB) dari gumpalan plasma-penelitian ini mencapai-pengelasan penetrasi mendalam pada pelat paduan titanium ultra-tebal (kelas 100 mm). Selain itu, proses ini menghasilkan sambungan las yang menunjukkan tingkat keseragaman yang tinggi baik dalam struktur mikro maupun sifat mekanik di seluruh rentang ketebalan.

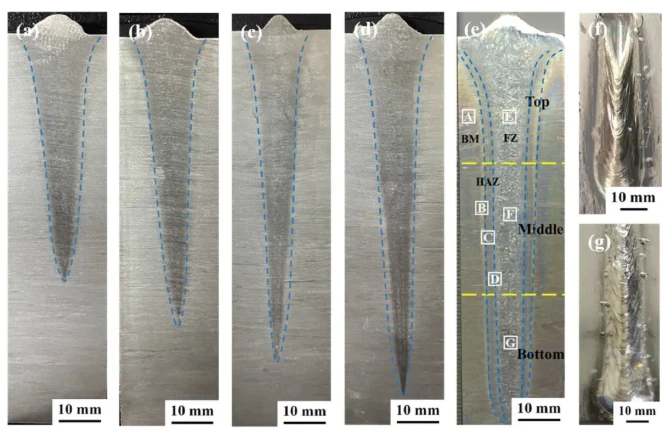

Makalah ini memvalidasi kelayakan untuk mencapai-penyatuan paduan titanium ultra-berkualitas tinggi-khususnya dalam kisaran ketebalan 100 mm-menggunakan Pengelasan Sinar Laser Vakum (VLBW). Dengan mengurangi tekanan sekitar hingga di bawah 10 Pa, gumpalan plasma hampir dihilangkan, sehingga secara signifikan meningkatkan kemampuan penetrasi energi laser. Dengan keluaran daya sebesar 30 kW dan tekanan sekitar 0,3 Pa, sambungan bebas cacat dengan kedalaman penetrasi 95 mm berhasil diperoleh; khususnya, kandungan unsur gas interstisial (N, H, dan O) di dalam sambungan pada dasarnya tidak berubah dibandingkan dengan logam dasar. Zona fusi sambungan terutama terdiri dari martensit seperti reng yang terdistribusi secara merata, menunjukkan distribusi kekerasan dan kekuatan mikro yang seragam di seluruh ketebalannya. Sambungan ini mencapai kekuatan tarik sebesar 987 MPa-menunjukkan-kekuatan pengelasan yang setara dibandingkan dengan logam dasar-sementara energi tumbukan dan ketangguhan patah keduanya melebihi 90% nilai logam dasar, sehingga menunjukkan keseimbangan kekuatan dan ketangguhan yang sangat baik.
