01 Makalah Pendahuluan
Film tipis optik (pelapis atau kisi-kisi{0}}satu/multi-lapisan) banyak digunakan pada layar, sistem laser, perangkat medis, dan ruang angkasa. Teknik mode-penguncian dan amplifikasi pulsa kicau (CPA) yang menggerakkan laser ultracepat pikodetik/femtodetik, meskipun memperluas aplikasi seperti pemrosesan material karena daya puncak yang tinggi, juga menyebabkan kerusakan yang disebabkan oleh laser karena interaksi elektron non-foton termal-(penyerapan multifoton, ionisasi longsoran, dll.), yang menjadi faktor pembatas utama masa pakai komponen optik. Kisi-kisi film logam, dengan reflektifitasnya yang luas, sangat penting dalam skenario seperti kompresi pulsa laser CPA, namun penelitian yang ada belum menyelidiki secara menyeluruh hubungan antara durasi pulsa (terutama detail yang mendekati ambang batas kerusakan minimum), beberapa pulsa dan ambang batas kerusakan, atau secara memadai mempertimbangkan variasi temporal dari efek medan listrik lokal dan sifat optik. Oleh karena itu, penelitian ini, melalui kalkulasi dan eksperimen teoritis, menyelidiki mekanisme kerusakan kisi-kisi film aluminium (AMG) di bawah iradiasi laser pikodetik 2-15 ps, mendefinisikan ambang kerusakan sebagai fluensi laser minimum yang menginduksi perubahan morfologi permanen, sedangkan 'efek kumulatif' mengacu pada perubahan bertahap pada sifat termal, mekanik, atau elektronik material yang disebabkan oleh paparan berulang.
02 Ikhtisar Teks Lengkap
Studi ini berfokus pada AMG, yang secara sistematis menganalisis durasi pulsa laser pikodetik dan efek kerusakan kumulatif dari beberapa pulsa: Pertama, analisis gelombang berpasangan-yang ketat (RCWA) digunakan untuk mensimulasikan distribusi medan listrik lokal, mengidentifikasi sudut punggungan kisi sebagai area yang paling rentan; kemudian, dua-model suhu (TTM) mengkarakterisasi dinamika ultracepat elektron dan kisi, dikombinasikan dengan parameter aluminium seperti panas laten peleburan, untuk memprediksi ambang kerusakan-pulsa tunggal dan multi-pulsa; secara eksperimental, sebuah platform dengan-sistem pencitraan real-time disiapkan untuk mengukur ambang kerusakan menggunakan laser lebar pulsa 2-15 ps, menemukan ambang kerusakan AMG terendah pada 10 ps (nilai eksperimen 0,0705 J/cm²), sementara menggunakan laju pengulangan 1 kHz untuk percobaan iradiasi pulsa 10-1000, diamati bahwa ambang kerusakan menurun secara progresif dengan meningkatnya jumlah pulsa (menurun hingga 0,0346 J/cm² pada 1000 pulsa), dan morfologi kerusakan (ablasi, percikan, dll.) memburuk dengan pulsa kumulatif. Inti dari penelitian ini adalah untuk membangun hubungan kuantitatif antara parameter pulsa (lebar pulsa, jumlah) dan kerusakan AMG, memberikan dukungan teoritis dan eksperimental untuk pengembangan lapisan optik tahan laser.
03 Analisis Grafis

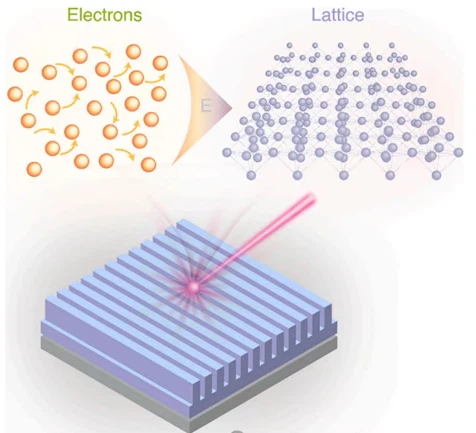

Gambar 1 secara intuitif menunjukkan proses transfer energi inti dari interaksi antara laser picosecond dan aluminium film grating (AMG). Seperti yang ditunjukkan, ketika laser ultracepat terjadi, elektron bebas dalam logam pertama-tama dengan cepat menyerap energi foton dan tereksitasi, membentuk sistem elektron-bersuhu tinggi; selanjutnya, elektron yang tereksitasi mentransfer energi ke kisi selangkah demi selangkah melalui proses penggandengan elektron-fonon dan hamburan fonon-fonon, yang pada akhirnya menyebabkan perubahan suhu kisi. Proses ini merusak keseimbangan termal antara elektron dan kisi dan merupakan sumber energi mendasar dari kerusakan yang disebabkan oleh laser, memberikan kerangka fisik untuk pembentukan model dua suhu (TTM) selanjutnya.
Gambar 2, berdasarkan analisis gelombang berpasangan ketat (RCWA), menunjukkan bahwa pada panjang gelombang 1030 nm, intensitas medan listrik lebih tinggi di sudut punggungan kisi, sehingga membentuk "titik panas" yang menunjukkan kemungkinan titik awal kerusakan. Spektrum transmisi, refleksi, dan serapan AMG menunjukkan bahwa peningkatan periode kisi akan meningkatkan penyerapan energi pada panjang gelombang yang berbeda, sehingga meningkatkan risiko kerusakan material. Gambar SEM menunjukkan kerusakan nyata di sudut punggungan AMG, konsisten dengan lokasi "hot spot" medan listrik, sehingga memvalidasi keakuratan simulasi RCWA.
Gambar 3 mengkuantifikasi evolusi suhu elektron dan kisi di AMG dalam paparan laser pikodetik menggunakan model dua-suhu: pada lebar pulsa 10 ps, ketika kerapatan energi laser mencapai 0,076 J/cm², suhu kisi naik hingga titik leleh aluminium (933 K), yang mewakili ambang batas kerusakan pulsa tunggal yang disimulasikan selama 10 ps; pada kerapatan energi tetap, suhu puncak elektron untuk pulsa pendek 2 ps jauh lebih tinggi dibandingkan pulsa panjang 15 ps (karena pulsa pendek menyimpan energi lebih cepat dan memusatkan energi elektron); di bawah lebar pulsa 10 ps dengan laju pengulangan 1 kHz, ambang batas kerusakan setelah 10 pulsa turun menjadi 0,0598 J/cm² karena akumulasi termal, yang lebih rendah dari ambang batas pulsa tunggal.
Pada Gambar 4, pengaturan eksperimental menghasilkan kontrol parameter laser yang tepat dan pengamatan kerusakan-waktu nyata melalui modul kontrol energi yang terdiri dari sumber laser lebar pulsa 2-15 ps, pelat gelombang setengah-dan polariser, serta modul pemantauan waktu-waktu nyata dengan sistem pencitraan medan gelap; kurva menunjukkan bahwa dalam rentang lebar pulsa 2-15 ps, ambang kerusakan AMG paling rendah pada 10 ps (nilai eksperimental 0,0705 J/cm², sangat konsisten dengan nilai simulasi 0,076 J/cm²); subgambar (c) menunjukkan bahwa di bawah lebar pulsa 10 ps, ketika jumlah pulsa meningkat dari 1 menjadi 1000, area kerusakan AMG secara bertahap meluas dan percikan material menjadi semakin parah, yang jelas mencerminkan efek akumulasi multipulsa.
Kesimpulan:
Studi ini menggabungkan teori (RCWA+TTM) dan eksperimen untuk memperjelas perilaku kerusakan AMG di bawah laser pikodetik: RCWA secara akurat mengidentifikasi sudut punggung bukit sebagai area rentan, TTM secara efektif mensimulasikan dinamika kisi elektron untuk memprediksi ambang batas kerusakan, dan eksperimen memastikan bahwa 10 ps adalah ambang batas kerusakan terendah (yang dihasilkan dari efek sinergis dari relaksasi elektron-fonon, batasan difusi termal kisi, dan penyerapan sementara). Terdapat efek kumulatif yang signifikan pada iradiasi multi-pulsa 1 kHz, dengan penurunan ambang kerusakan dan memburuknya kerusakan morfologi seiring dengan meningkatnya jumlah pulsa. Meskipun TTM tidak sepenuhnya mereproduksi nilai eksperimental absolut karena mengabaikan cacat material, dinamika perubahan fasa (seperti penguapan), dan efek mekanis (seperti tekanan termal), TTM masih memberikan kerangka analitis terpadu untuk interaksi antara film logam terstruktur dan laser ultracepat. Temuan ini merupakan panduan yang signifikan untuk meningkatkan ketahanan sistem laser berdaya tinggi dan komponen optik presisi, merancang perlindungan laser di ruang angkasa dan pemrosesan laser industri, serta memberikan bukti penting untuk mengoptimalkan bahan dan struktur film tahan laser.
