01Panduan Kertas
Bahan transparan (seperti kaca dan safir) sangat diperlukan dalam industri dan-penelitian mutakhir karena sifat fisikokimianya yang sangat baik. Namun, kekerasannya yang tinggi dan karakteristik celah pitanya yang tinggi telah membuat pemrosesan mekanis menjadi tantangan-yang sudah lama ada. Munculnya laser femtosecond telah membawa revolusi pada modifikasi internal dan pemrosesan bahan transparan, namun masalah seperti kecepatan pemrosesan yang lambat dan kerentanan terhadap kerusakan akibat tekanan selalu menjadi hambatan yang membatasi aplikasi industrinya (seperti persyaratan 1000 lubang per detik untuk pembuatan kaca melalui-lubang). Makalah ini memperkenalkan metode baru untuk pengeboran ultra-cepat pada material transparan yang dicapai melalui eksitasi elektronik sementara, dengan kecepatan pemrosesan yang ditingkatkan jutaan kali lipat dibandingkan dengan teknik pengeboran dampak tradisional.
02Ikhtisar Teks Lengkap
Studi ini mengusulkan teknik yang disebut 'penyerapan laser selektif transien Bessel'. Pertama, laser pikodetik terdistribusi Gaussian-dibentuk menjadi sinar Bessel, yang dapat merangsang pembentukan saluran eksitasi elektron yang panjang dan seragam, atau 'filamen laser', dengan satu kejadian dalam bahan transparan. Pembentukan saluran ini menyebabkan perubahan seketika pada sifat optik material pada skala pikodetik hingga nanodetik, berubah dari isolator menjadi keadaan yang mirip dengan semi-logam, dengan peningkatan koefisien penyerapan yang dramatis. Pada saat yang sama, filamen laser secara efisien dan seragam menyerap energi laser berdenyut sepanjang mikrodetik, yang langsung memanaskan material di dalam saluran hingga titik penguapan dan pembuangan. Metode ini secara cerdik menghindari efek pelindung pantulan plasma yang terlihat pada pemrosesan laser intensitas tinggi tradisional. Pada akhirnya, hanya dalam waktu puluhan mikrodetik, lubang tembus berkualitas tinggi dengan diameter sekitar 3,1 mikron dan rasio kedalaman terhadap diameter hingga 322 dapat dibuat dalam kaca kuarsa setebal 1 mm, tanpa kerucut atau retakan mikro.
03Analisis grafis

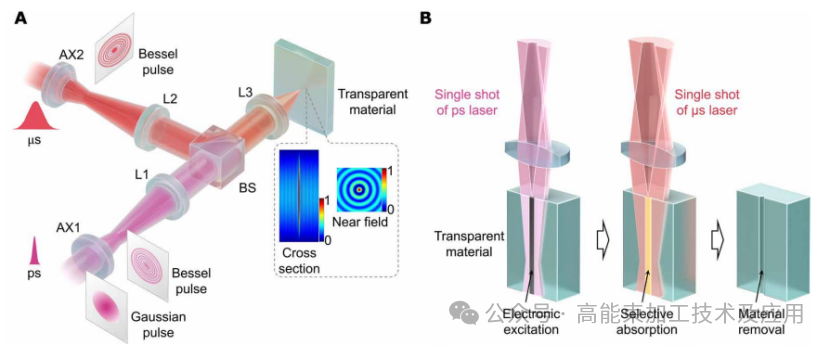

Gambar 1 (A) menunjukkan desain jalur optik, di mana pulsa laser pikodetik dan pulsa laser mikrodetik masing-masing dibentuk menjadi berkas Bessel oleh prisma aksial, kemudian digabungkan secara koaksial melalui pemecah berkas dan difokuskan pada sampel material transparan. Gambar 1 (B) memperlihatkan proses fisik selama pemesinan: Langkah pertama, laser pikodetik menginduksi saluran eksitasi elektron yang panjang dan seragam di dalam material; Langkah kedua, energi laser mikrodetik berikutnya diserap secara selektif oleh saluran ini, menghasilkan penghilangan material secara instan dan seragam, yang pada akhirnya membentuk lubang tembus dengan rasio aspek tinggi.
Gambar 2 secara intuitif mendemonstrasikan mekanisme fisik inti melalui teknologi pencitraan probe pompa. Pulsa Bessel dengan lebar pulsa 5 ps menginduksi filamen di dalam kaca kuarsa, memungkinkan pembentukan saluran eksitasi seragam yang stabil dengan panjang lebih dari 1 mm dalam waktu 10 ps. Yang lebih penting lagi, saluran ini, yang memiliki koefisien penyerapan tinggi, dapat bertahan secara stabil setidaknya selama 1,8 ns, jauh lebih lama daripada waktu relaksasi kisi elektron, menjaga plasma dalam keadaan energi tinggi dan menyediakan kondisi yang cukup untuk penyerapan selektif pulsa mikrodetik berikutnya.
Gambar 3 menunjukkan morfologi lubang tingkat mikro-. Pada kaca kuarsa setebal 1 mm, hanya diperlukan waktu 20 mikrodetik untuk memproses lubang-berdiameter sekitar 3,1 µm, dengan rasio kedalaman-terhadap-diameter setinggi 322. Tampak samping menunjukkan bahwa saluran tersebut lurus dan tanpa lancip, dengan dinding lubang halus yang bebas dari serpihan atau retakan mikro, yang menunjukkan kualitas pemrosesan yang sangat tinggi. Dengan mengatur lebar pulsa laser mikrodetik, diameter lubang juga dapat disesuaikan sampai batas tertentu.
Gambar 4 menunjukkan universalitas dan potensi penerapan industri dari teknologi ini. Selain kaca kuarsa, metode ini juga telah berhasil diterapkan pada berbagai bahan transparan yang umum digunakan seperti kaca borosilikat dan kaca soda-kapur. Dengan memasang laser dan menggunakan-platform bergerak berkecepatan tinggi, efisiensi ultra-tinggi dapat dicapai sebesar 1.000 lubang per detik, yang secara andal menghasilkan ribuan susunan lubang-yang seragam.
04 Ringkasan
Penelitian dalam artikel ini telah mencapai inovasi di bidang pemrosesan laser melalui teknologi eksitasi elektronik transien. Dengan secara cerdik memisahkan dua proses fisik 'eksitasi elektron' dan 'penghilangan material', dan menugaskannya ke dua pulsa laser pikodetik dan mikrodetik yang terkoordinasi secara temporer, teknologi ini berhasil mengatasi masalah mendasar kecepatan lambat dan pemanfaatan energi rendah dalam pemrosesan laser ultracepat tradisional, sehingga meningkatkan efisiensi pengeboran jutaan kali lipat. Teknologi ini tidak hanya memungkinkan rasio aspek yang sangat-cepat,-berkualitas tinggi, dan tinggi melalui-pembuatan lubang pada material transparan dengan ketebalan-milimeter, namun juga menunjukkan universalitasnya pada berbagai material dan potensi besar untuk produksi-skala besar. Terobosan ini diharapkan memberikan dampak besar di berbagai bidang seperti pengemasan semikonduktor, aplikasi biomedis, dan-penelitian ilmiah mutakhir.
